SMC双段行程气缸/SMC单活塞杆型气缸(-XC11)的A行程, B行程指的是?
  发布时间:2021-04-16   来源:上海阶矩自动化科技有限公司   人气值:1045

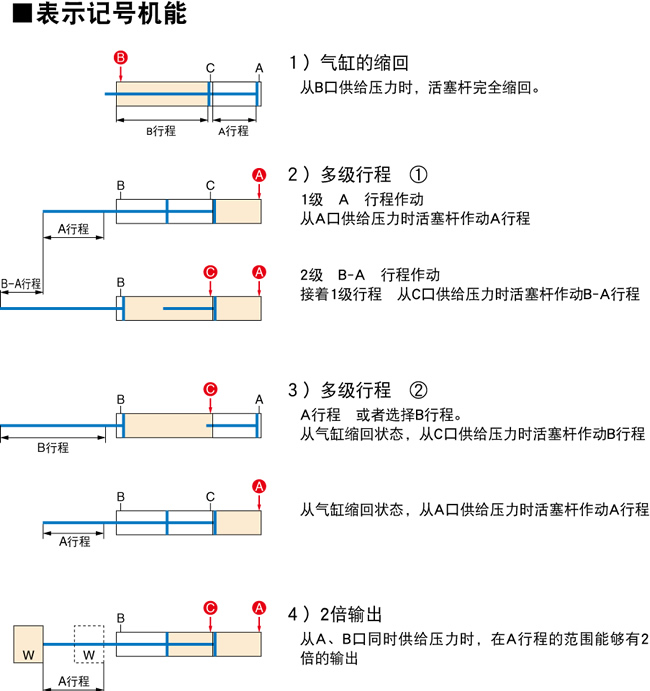

SMC型式表示中的行程顺序是
A(后侧气缸)+B(前侧气缸)。
全行程指的是表示的行程的合计。

全行程(B气缸)的计算
例)CM2B32-25+25-XC11  ⇒ 25+25=50

基本条件①・・前侧的SMC气缸一定比A(后侧气缸)的行程长
理由・・A侧的行程后、 如果没有余下的行程,多级不成立。
基本条件②・・2倍的输出范围是 A(后侧气缸)的行程范围

理由・・ 在A侧的行程范围,如果没有反力(工件),不成立。
